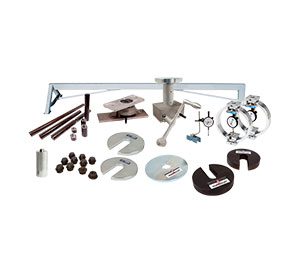

El conjunto de prueba de campo CBR está diseñado para realizar determinaciones de CBR en el campo y está construido alrededor de un bastidor de carga H-4156 modificado. pruebas de campo CBR puede producir rápidamente una determinación de fuerza relativa sin tener que depender de pruebas de laboratorio. Las pruebas de campo implican forzar un pistón en el suelo y la comparación de la profundidad de penetración en relación con la carga colocada en el pistón. Típicamente, la carga de reacción utilizado para pruebas de campo es una pieza pesada de equipo, tal como un camión volquete cargado. Caja de cambios es el modelo de 2 velocidades con una capacidad 10,000lbf (45kN) y 3,5 pulgadas de ascensor. El uso de la extensión y el conector de conjunto proporciona una flexibilidad suficiente para casi cualquier tipo de requisito de altura. El equipo de prueba de campo CBR incluye:
H-4156J: (1) 2-sp. caja de cambios, manejar y platina
H-4156SB: (1) Base giratoria
H-4454.020: (1) anillo de carga 2.200 lbf
H-4454.050: (1) anillo de carga 5.500 lbf
H-4152F.1: (1) establecer la extensión CBR
H -4152F.2: (1) conjunto conector CBR
H-4158.1: (1) indicador de cuadrante, 1,000″ x 0,001″
H-4152F.8: (1) soporte de puente de acero
H-4179F.10: (1) peso recargo, 10lb, 10″
H-4179: (2) Slotted recargo a peso, 10lb
H-4179F.20: (2) Pago adicional de peso, de 20 libras, 8.5″
H-4470: montaje (1) indicador magnético
H-4178F.4: (1 ) de pistón de penetración, 4″
